「ControlCenter3起動時にアプリ内の画面が真っ白になる」症状について

BROTHER  ControlCenter3 Modern モード 緊急


brother control center3-2

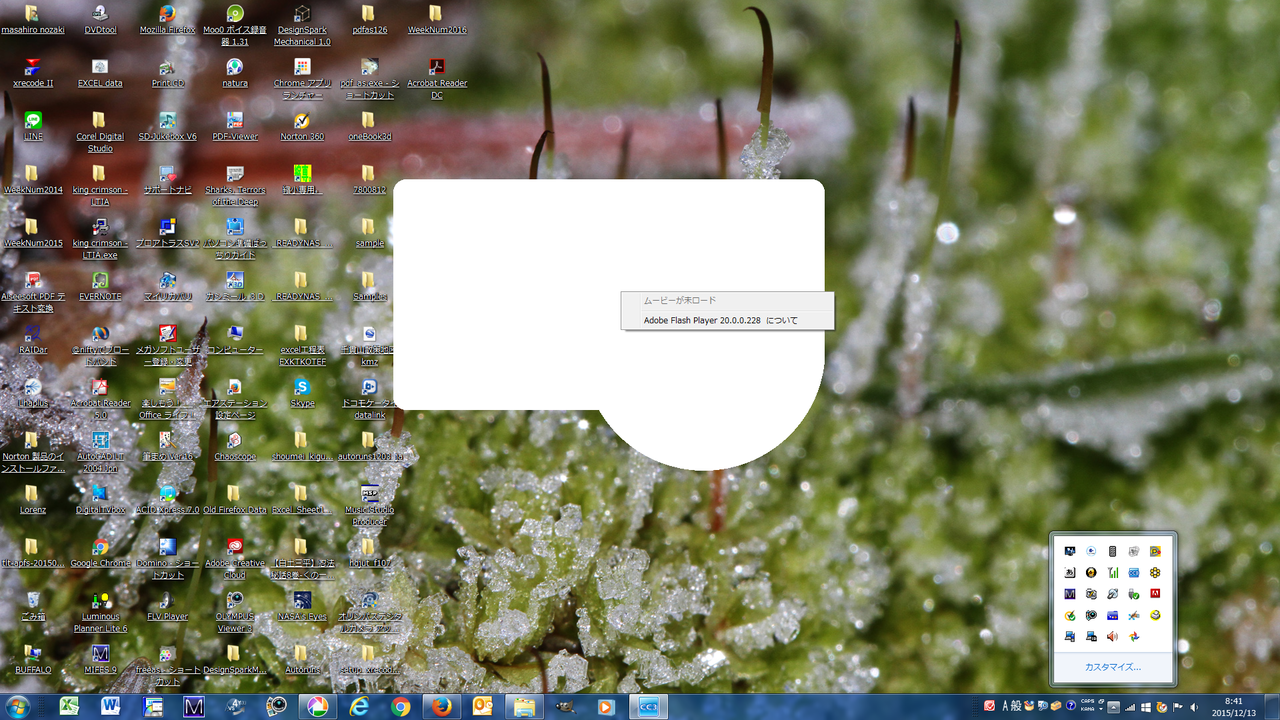

2015年12月10日深夜 不具合に気づく : 添付写真の様に真っ白になります。
僕の家にあるPCすべてに発生。
11日12日といわぬま山の会の行事や,町内会の来年の計画の書類作成と打ち合わせなどあり。
暫しの間,頭の片隅に追いやってました。
そして12日夜。
復旧していないかな~等と甘い期待をしながらControlCenter3を開いて見る : 改善無。
画面を右クリックしてみると「ムービーが未ロード:Adobe Flash Player 20.0.0.228」の情報表示。
Adobe Flash Playerのバージョン確認 : 最新版を確認。
更に再インストールを試みる : 改善無。
ウインドウズの自動アップデート後発生してる様だったので,12月9日のウインドウズアップデート以前へ戻して見る  : 復旧。
そして,最新の情報に戻し,ControlCenter3を含むドライバー一式を再インストール。
システム再起動時にメッセージボックスが表示され何が不明な不具合が・・・早すぎて読み取れず : 改善無。
ControlCenter3の画像データーを直接開いて見る : 画像表示されず(同じ症状)
Autorunsを使いレジストリーを覗いてみても皆目見当つかず・・・途方に暮れる。


そして,更に深夜Brotherのhomepageに下記の記事を発見。

「ControlCenter3起動時にアプリ内の画面が真っ白になる」症状について

取りあえず復旧。


今週中にスキャンする山データーがA4サイズで約50ページあったので,取りあえず胸を無でをなでおろす。
一日10ページづつこなしていけば,寝る前の十分程度の作業で済むもんね。
同じこと繰り返してると飽きるし・・・


ウインドウズのアップデート後に起きた不具合は他にもあります。
同じ時期Microsoft Outolook 2010がセーフモードでしか立ち上がらなくなってました。
下記のアップデートのファイルが原因 : 明らかなバグですね。
「Update for Microsoft Outlook 2010(KB3114409)32-Bit Edition」
「Update for Microsoft Outlook 2010(KB3114409)64-Bit Edition
現状のアップデートの内容からは削除したとの事。

僕も削除しました。
メーラーは他の使えば言いけど,スキャナーは代用品が無いので,焦ってました。

何かこんな不具合が最近多いですよね。

梅雨じゃない夏だ!!

7月19日 日曜日
「あっあっあっあっアツ~イ」ていうのも疲れた~。
梅雨ってこんなに日差しが強くて暑かったっけか~?

この時期から半ズボン履いて,朝の散歩は初めてなのでありま~す。

P7197303

どう考えても梅雨じゃないよね。
夏だよね~この暑さは。

P7197329

P7197354

0715


てな具合にとっても暑いので。
今日は一日どこにもいかず,家で電気工事?をすることにしました。

0716


外気を取り入れる為の扇風機と,センサー付防犯灯用電源工事です。

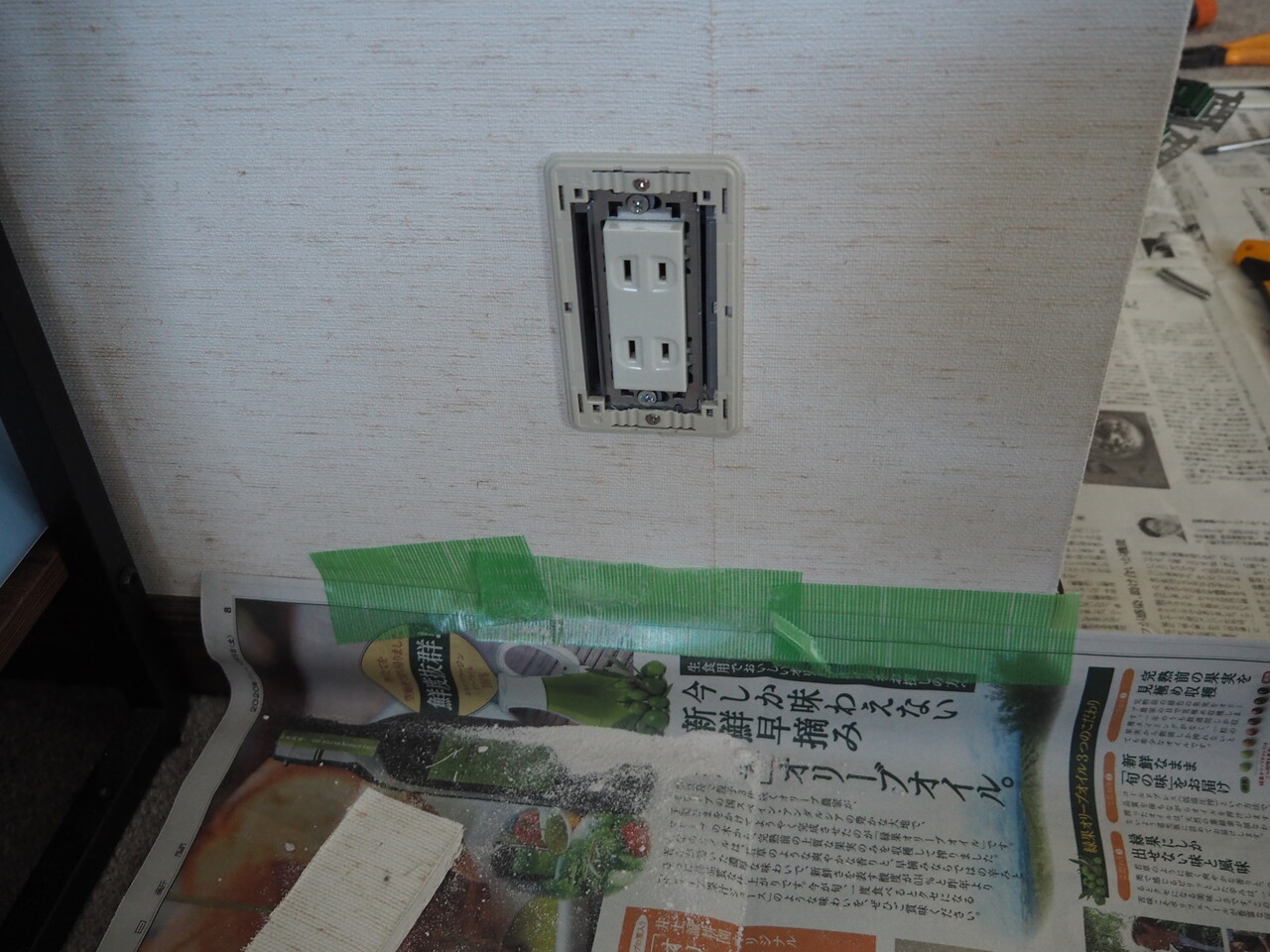

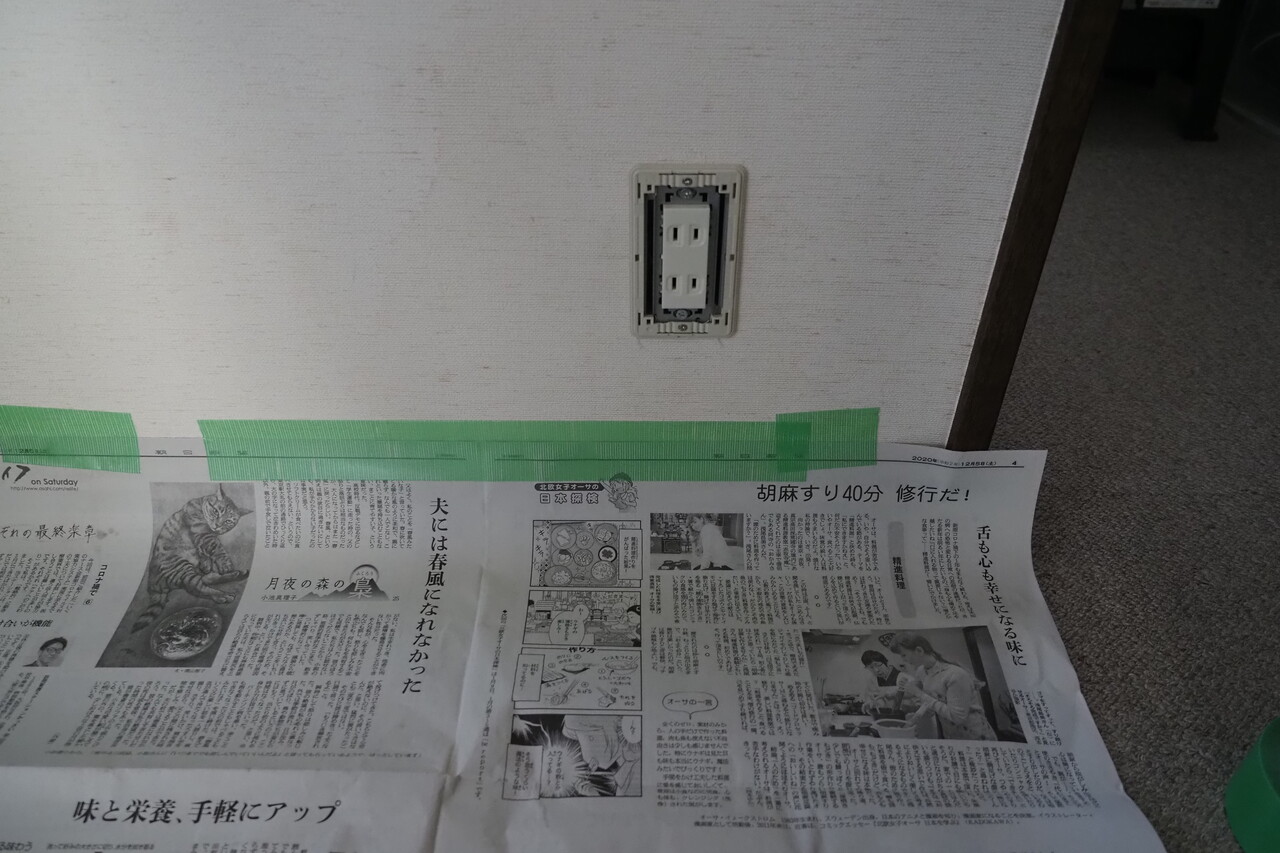

現在電源は,部屋の中のコンセントから供給してるので,微妙に網戸に隙間が空きます。
これを解消し,さらに便利な機能を追加する目論見です。
  1. 網戸越しの電源を直接外壁からとれる様にする。
  2. 部屋の中で電源のオン・オフができるようにする。
  3. 本当は暑くなる前。
    そして梅雨に入る前に施工する筈でした。
    2階のベランダは日中,直火がジリジリと照り付け,蒸し風呂の様になるので,絶対暑くなる前に施工するつもりだったのです。
    ところが,5月前からずっと暑いし,そのまま梅雨だし,タイミングを逸していました。


暑くて何もしたくない時だからこそ「やるんだっちゃね」
一日ゴダラゴダラしてたのじゃもったいない。
PCの前でPCの温風にさらされながら,キーボードを叩いてるよりはいいかな~。
なんて甘いこと考えてました。

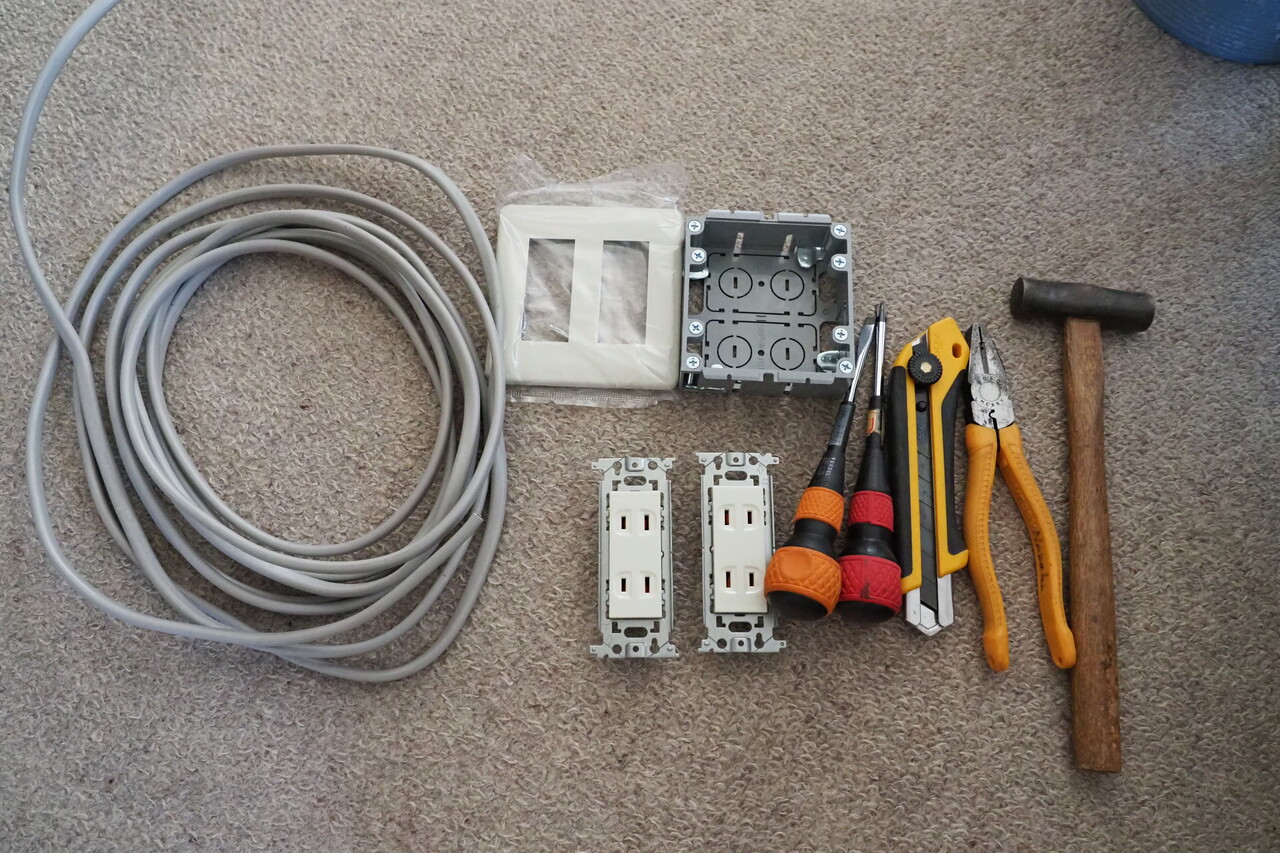

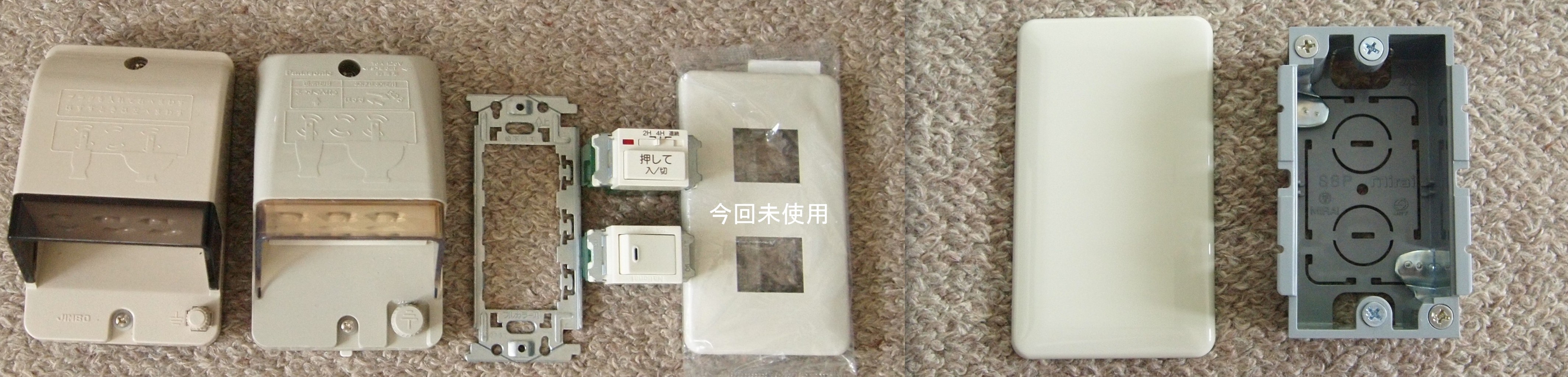

準備していた材料は

0717


  • 左から防水コンセント・・・2個(色が違うのはメーカーが違うからです。同一メーカーの在庫品が有りませんでした)
  • 取付枠・・・1個
  • 埋込電子浴室換気スイッチ(負荷5W~50W。2時間・4時間・連続運転の切り替えスイッチ付)・・・1個
  • 埋込スイッチ(片切)・・・1個
  • 2個用プレート(今回使用しませんでした)・・・1枚
  • パネルボックス後付用・・・1個
  • カバープレート・・・1枚
  • その他に
  • ケーブル:VVF1.6-2c,VVF1.6-3c
  • 小スリーブ
  • ビニールテープ
  • です。

    いざ始めると,首筋に刺すように日差し。
    足元は無謀にも裸足だったので,焼けた石の上を歩く「火の行」の様。
    思わず般若心経でも唱えたくなりました。

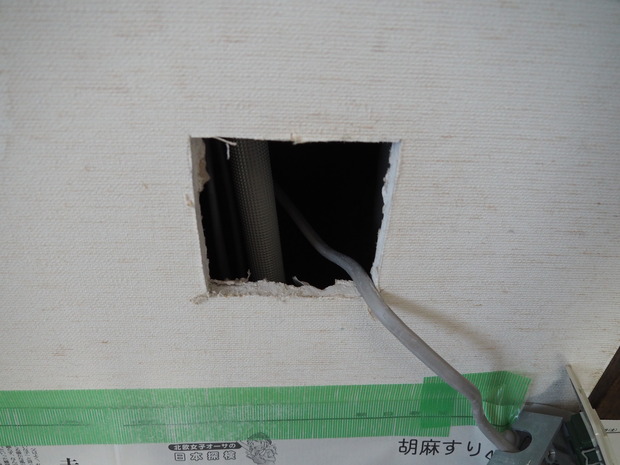

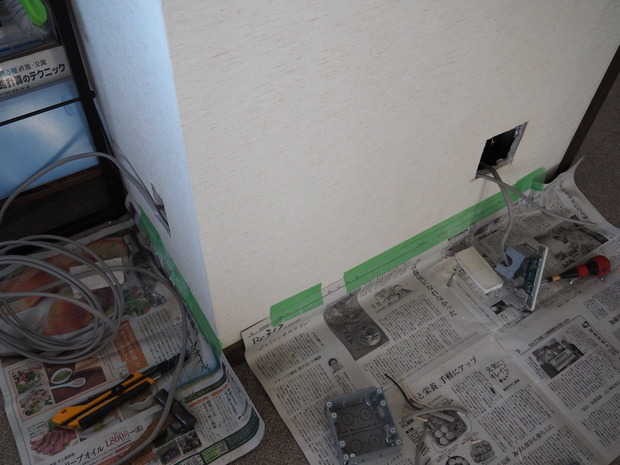

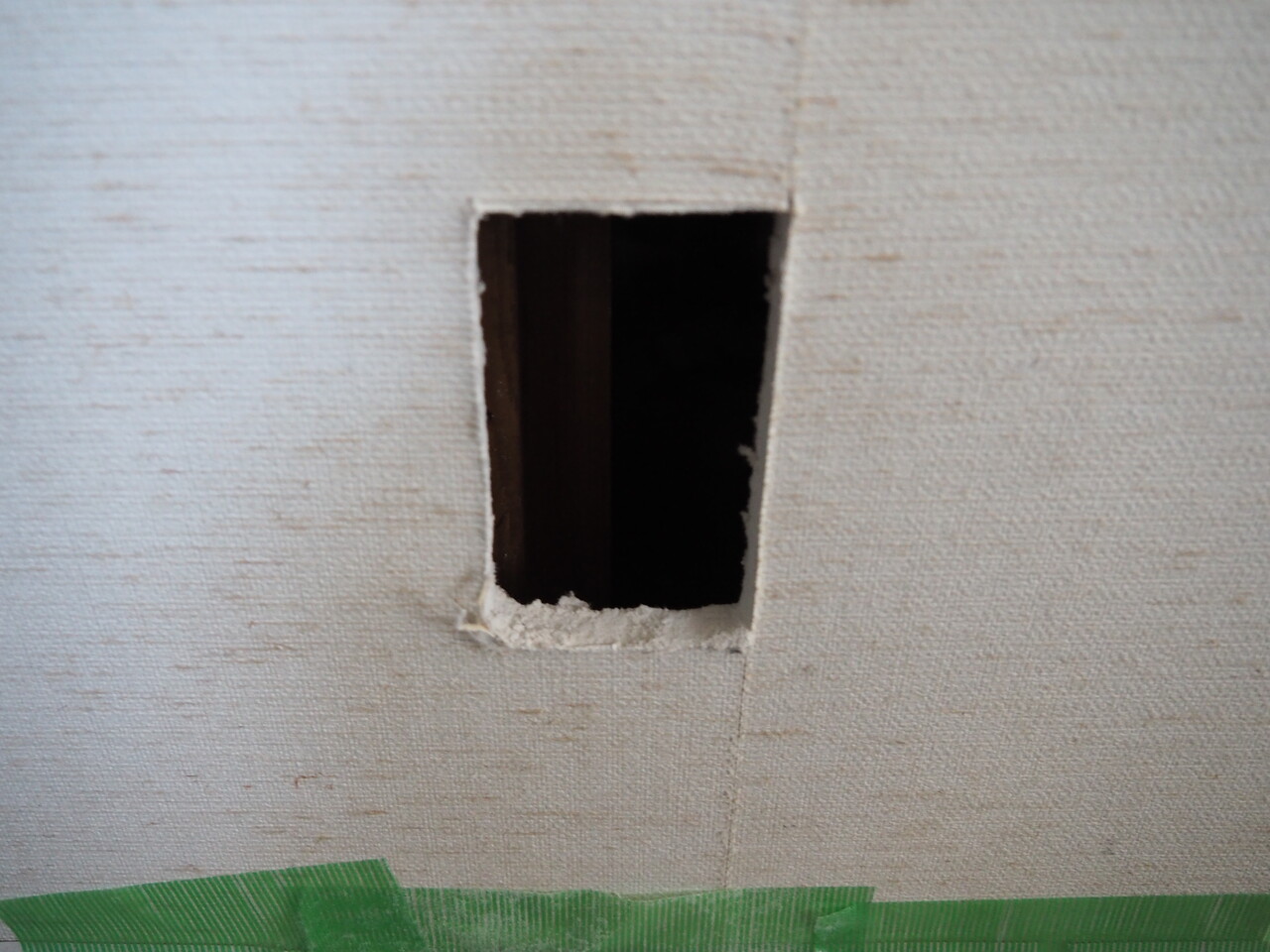

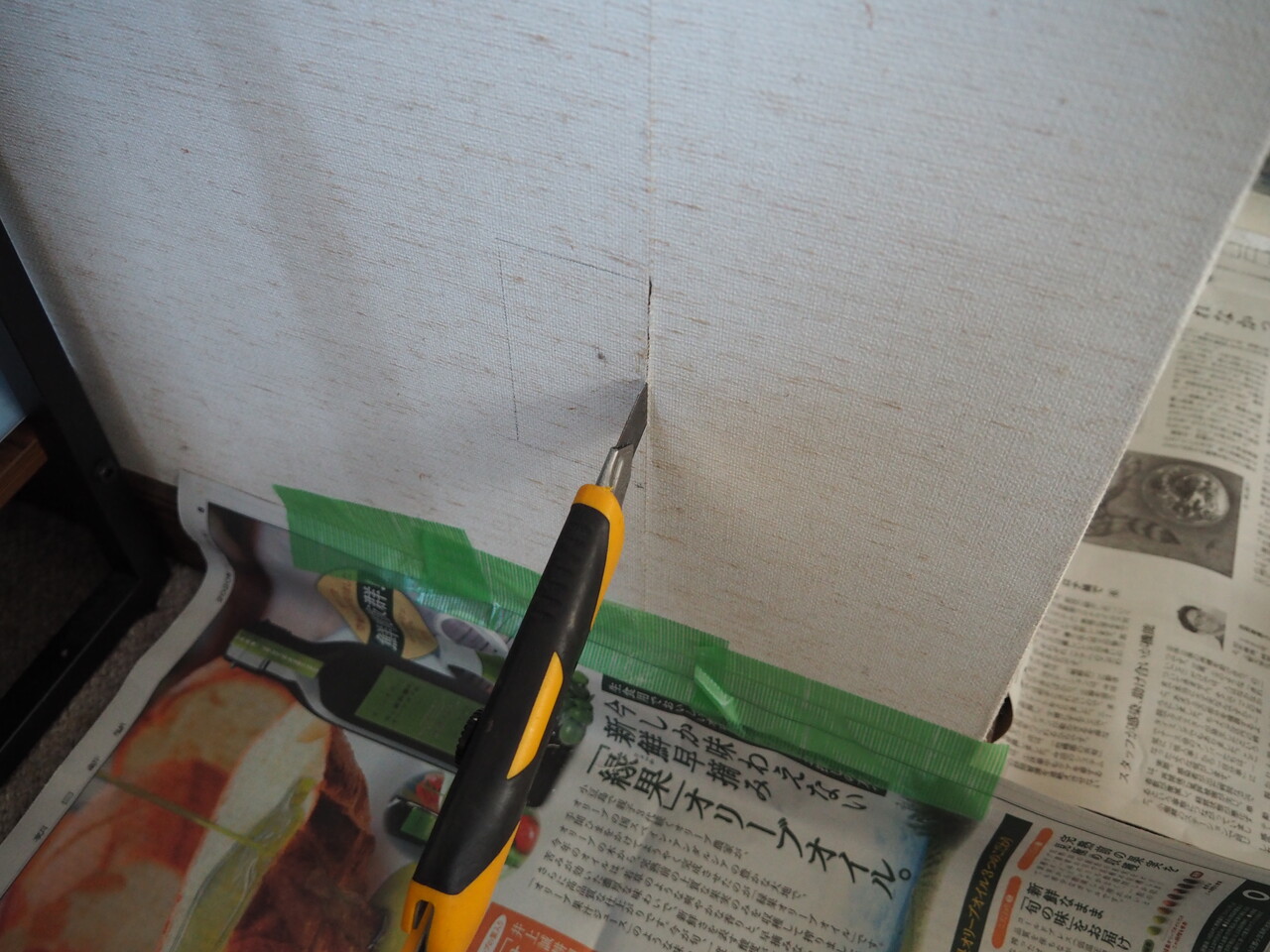

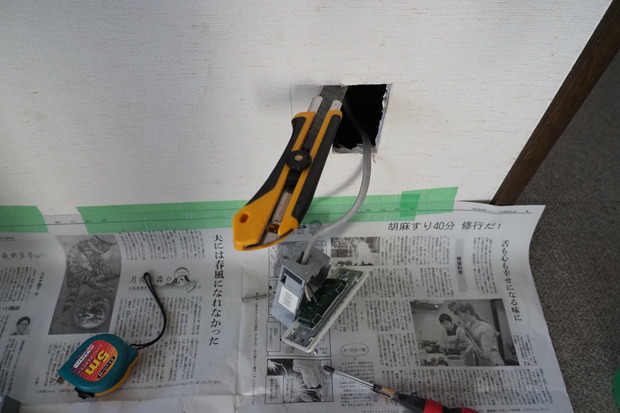

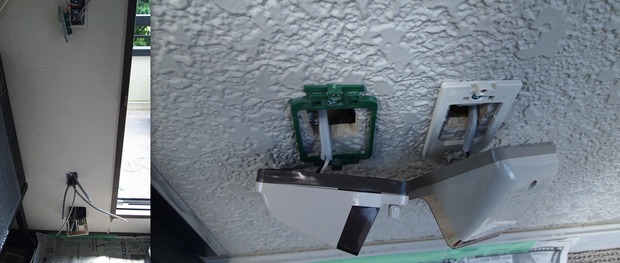

    0718

    0721

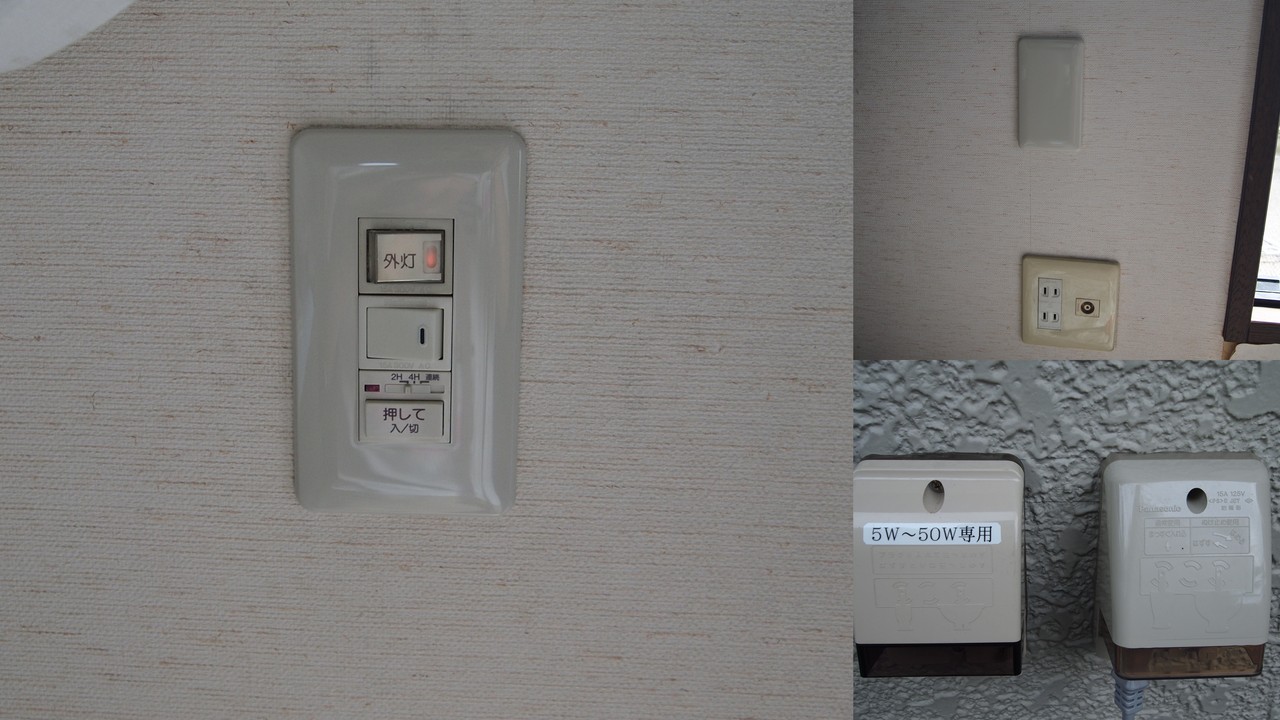

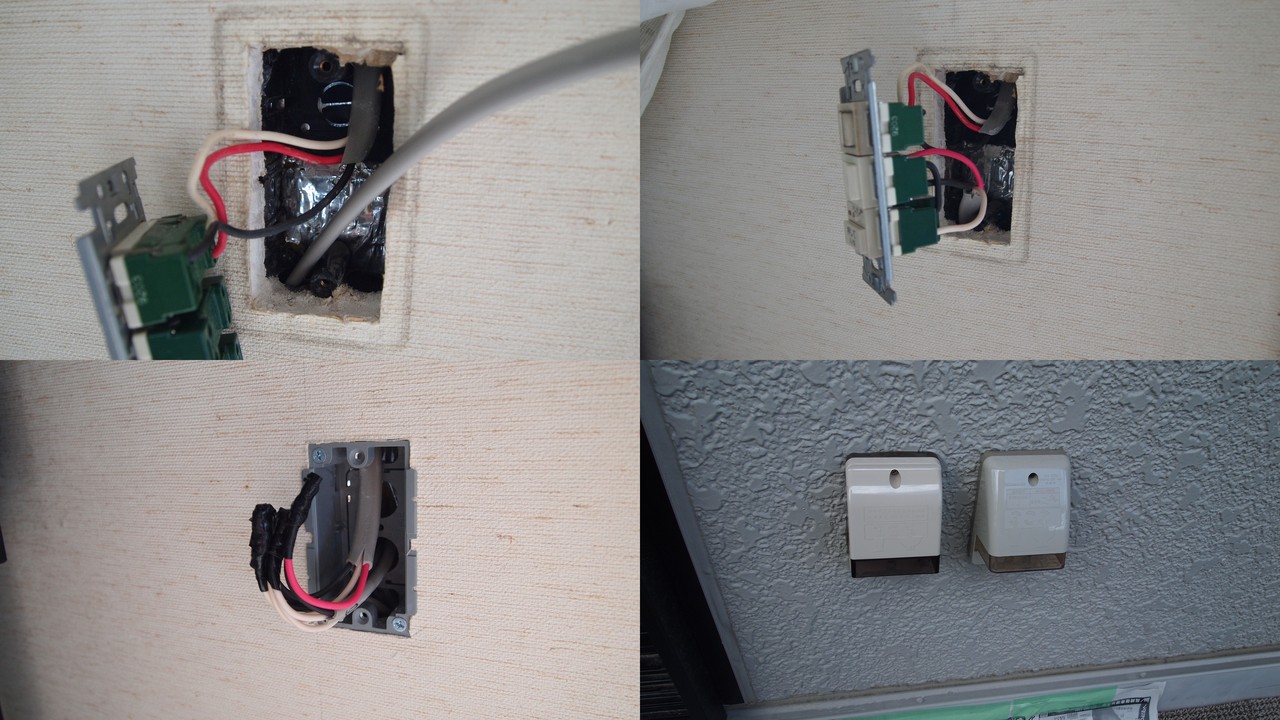

    そして何とか完成。

    0719


    稼働開始。

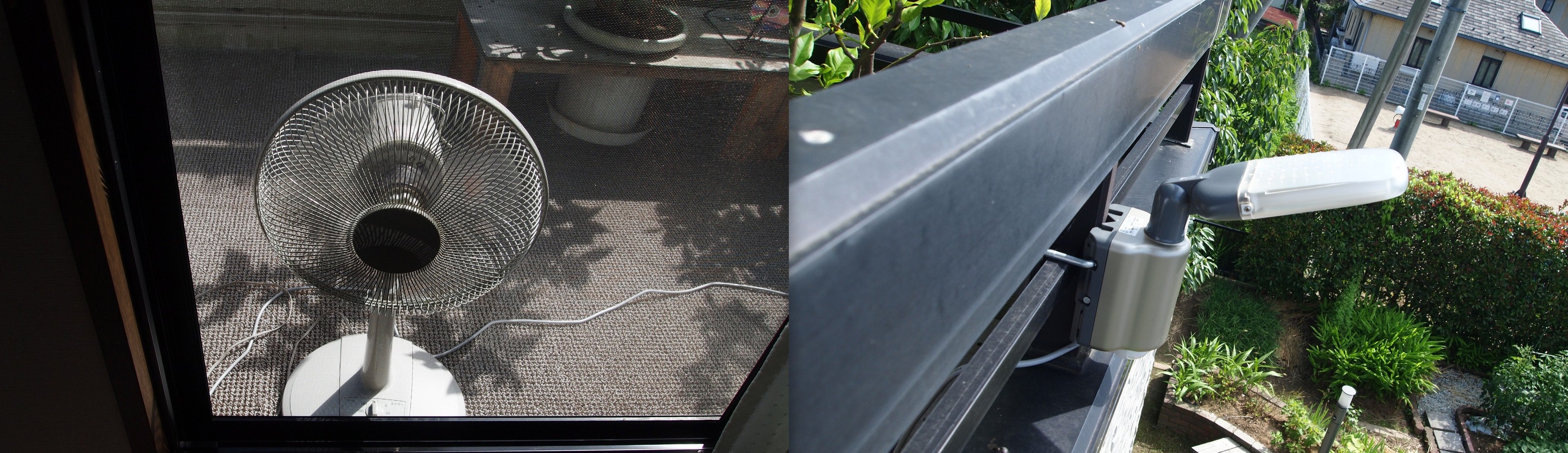

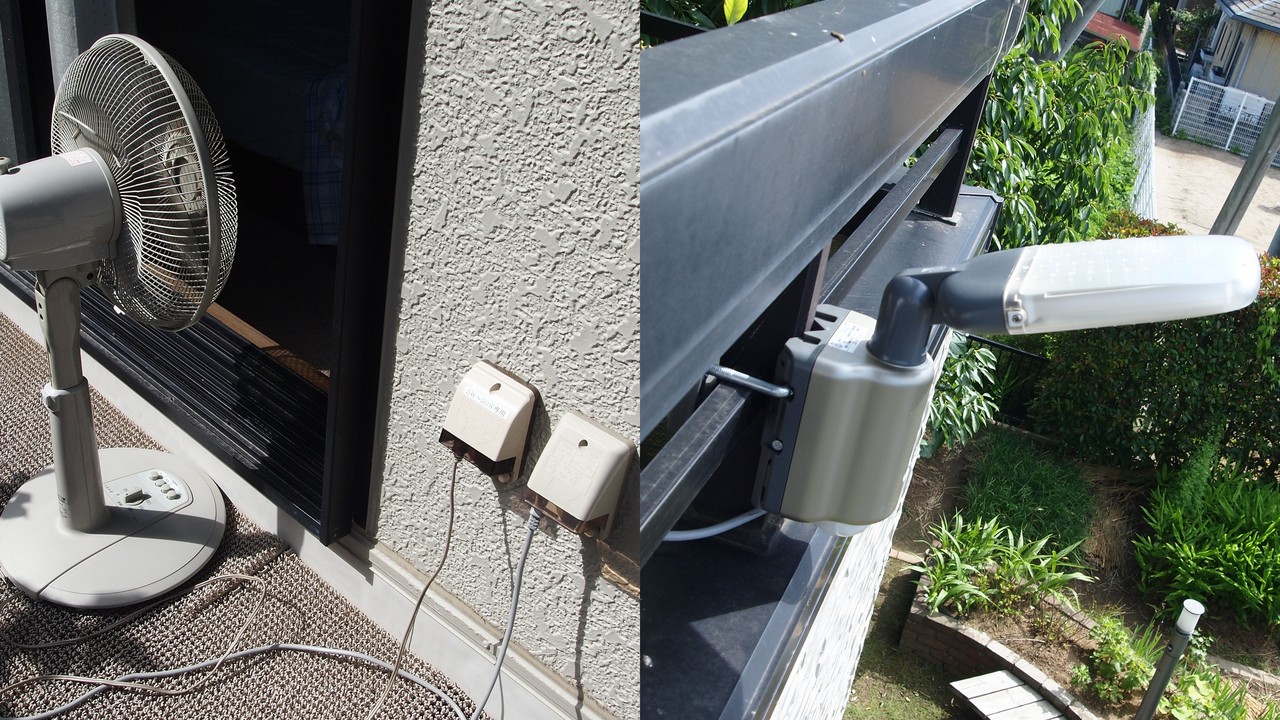

    扇風機は
    夜の涼しくなった外気を取り入れる為に。

    センサー付防犯灯は
    侵入者の威嚇の為に。

    それぞれ活躍し始めました。


    0720


暗中模索

LEDタイプの懐中電灯。


LEDタイプの懐中電灯には様々な種類があります。
P1066613

写真のLED懐中電灯は,3分割できるタイプで,この他に2分割タイプのLED懐中電灯も所有してます。
3分割タイプは2011年に大分頑張ってもらった為か最近トラブルが続いてます。
2分割タイプは,大分落ち着いてから購入したものです。

この3分割タイプのLED懐中電灯が,今回のターゲットです。

トラブル・その究明と対策


  • 継続して使ってるうちに,突然暗くなったり消えたり。不安定になる事シバシバ。

    1. 「電池が消耗してるのかな?」
    2. と思って電池を新品のと交換しても,あまり改善されない。
    3. 新品と思ってる電池が,「セコハン?」
    4. と思って電圧チェックしても,問題なし。
    5. じゃ,不安定になった時の電池の電圧を測定。
    6. これも実は問題なし。

      「なんでだ~」

      ほとんど,ある車関係の部品やアクセサリーを売ってるお店の景品でもらった物。
      だから仕方ないとちょっと諦めてました。


      電圧測定する前に明らかに電池のせいだと決めつけ,
      1台あたり3本入ってるから9本は電池を購入してるしね。
      安いいもんじゃないですよね電池だって。
      「只ほど高いものはない」と思ってはみても。
      ちょと,癪に障ったので,調べてみました。


    7. 電池はカートリッジ式になった円筒の樹脂製のホルダー(電池ホルダー)に装着し本体に装填するだけ。
    8. トータルの電圧は4.5V。

    9. この樹脂製ホルダーの接触不良?
    10. 違いました。
      追伸:この時このホルダー単体の不良だけを気にしてチェックしてました。

    11. スイッチの不良?
    12. 貰いもんだからって同じ部分に同じような不良が発生するかや?
      ロット不良の可能性?
      とは思いつつも可動部分が怪しいとはだれもが思うのであります。
      そして,トラブルが発生した時,やはりスイッチを何度も「on」・「off」して確認してますし。
      でも簡単に分解できないので保留。

    13. LED実装部分の基盤の破損による接触不良?か半田不良による接触不良?
    14. ロット不良の可能性?
      虫眼鏡で基盤を検査,そのような不良は肉眼では発見できませんでした。

    15. 配線不良か断線?
    16. 懐中電灯本体に配線や銅板などでの回路は構成されていない。
      つまり電流は本体のアルミダイキャストを流れる仕組みになってることが判明。

      という事は,
    17. 電池を出し入れするスイッチ部分とLED本体のネジを切った部分の接触不良も考える。
    18. しかし,本体にはそれぞれ雄ネジ雌ネジのネジがしっかり切ってあり,完全に勘合して接触しているように思える。

      悩んで悩んで悩み抜きながら,付けたり外したりしてるうちに。

      指に大量の黒い金属粉がついてきている事に気付いたのです。
      ネジを切った部分のアルミが削れてきている?
      手でねじ部分を撫でてみると,真っ黒になった。
      あの時は使う頻度が高くて,電池の交換をしょっちゅうしてましたから。
      電池の在庫がつきそうだったので,
      家じゅうのリモコンから電池外して使ってました。
      そのとき,「なんでこんなにリモコンあんだ?」って思いましたけど。
      まあ,おかげで助かったのですけど。

      という事で・・・・
    19. もしや,アルミ粉の一粒一粒同士の接触抵抗による影響の可能性があるのでは?
    20. それじゃ,「拭いてみるべ」と準備したのはアルコールとティッシュと綿棒。

      P1066614

      拭く部分はネジ同士で勘合する部分全て。

      P1066614

      011

    21. 「大正解」
    22. 大量のアルミ粉により接触抵抗が大きくなっていたと推測できます。

      P1066623

    23. 「全て復活」
    24. 2分割タイプの方にトラブルが少ないのは,2分割の為接触部分が少ないためでしょうね。
      それと,使用頻度が低いため電池の交換がまだわずか一回だけですから。
      でもいずれ削れてアルミ粉は出る訳だから,掃除が必要になるでしょう。
      拭くときはアルコールを使わなくても問題ないと思いますが,油分の除去なども考慮しなけらばいけない場合は,使った方がいいでしょう。
      アルコール・ホワイトガソリン・ベンジンなどがお勧めです。
      今回アルコールを使ったのは。
      たまたま熱燗用のアルコールとアルコールランプがあったという理由もありましたが。
      ホワイトガソリンもベンジンもあったのですけど,換気をしたくないこの時期,頭痛くなるので没。
      それに,ホワイトガソリンは暖房器具の近くではあまり使いたくないし。
      すぐ揮発するので管理がめんどくさい。
      等の理由からです。


      1月7日の夜。
      宮城県東部に暴風警報!
      心配も徐々にたまって満タン!となった夜遅く。
      「帰ってきたときは何ともなかったけど。
      う~ん凄すぎるよね風・・・レタスの寒冷紗と外に置いたままの籾殻飛んでたりして?」
      そして,お正月中に対策したLED懐中電灯を片手に庭へ。
      そして電源・・・自信満々に『ON』
      「?」
      「カチッ?カチッ?カチッ?」『ON』『ON』『ON』
    25. 「ヤヤヤッ?・・・・面妖な」

    26. なんと対策前の現象が
      取りあえず別の懐中電灯を片手に・・・両方とも無事を確認。

      「う~ん。でも困ったス」
      兎に角時間を見つけて再チャレンジするっきゃないね!


    27. という事で・・・初心に帰って分解できるところまで分解してみました。
    28. P1086698

    29. 実際に電流が流れてる通りに配線してみました。
    30. P1086715

    31. そして,スイッチon
    32. P1086713
      安定して点灯してます。

      この懐中電灯の本体について

      アルミは優れた導電物質(電流が流れる金属)ですが,アルマイト処理を施すと電気的に絶縁されます(電流が流れなくなります)。
      表面だけです。
      この懐中電灯はおそらく鋳造されたもので,その後表面にアルマイト処理が施され,各部品の連結部分にねじを切ったと思われます。
      つまりアルマイト処理した後に連結部分だけねじを切る事で削りだし,もとの導電性のアルミを露出させて,電流を流せるようにしているという事ですね。
      当初その部分がネックだと思ってました。

      アルマイト処理とは

      アルミニウムを陽極として電気分解することにより、アルミニウムの表面を電気化学的に酸化させ、酸化アルミニウム(アルミナとも言う)の酸化皮膜を生成させる加工技術です。
      アルマイト処理により、アルミニウムの耐食性や耐摩耗性を向上させたるための処理です。


      接触抵抗

      金属粉同士の接触抵抗がどのくらいの抵抗を生じるのか判りませんが。
      2つの導体を互いに接触させて電流を流すと,その接触部に電圧降下と温度上昇が生じます。
      これは接触部に抵抗ができるためで,これを接触抵抗と言っています。
      そして,その値は導体の種類,圧力,酸化膜の有無,吸着気体の状態,電流密度などによって異なります。
      ですから,金属粉がある程度その要因になるのかもしれないと考えたのです。
      もう一つは,アルマイト処理した被膜が,電池交換の度に削れ,それが連結部分に付着して不安定な状態を作り出した可能性も考えられるなとは思ってました。


      しかしです。
      問題はもっと単純で簡単でした。
      それは

      電池ホルダーの接続は,相手がばねである為平らになっており,クリップで挟み込むことが出来ません。
      ですから脇の挟み込みやすい部分にクリップさせてました。
      それでも,ちょっと触れると外れてしまう事があり。
      つけっぱなしにしておきたかったので。
      「アレレ?またかい」
      って思いながら何度か接続しなおしながら観察してました。
      有る瞬間,
      「おおおお」
      同じ現象が発生しているのを発見。
      状態をしっかり見るべく。
      「ジロリ。ジロジロ」とみてると。
      「ヤヤヤ」
      外れたクリップが電池ホルダーの本来接触する筈の端子に触れたままの状態になってるじゃあ~りませんか。

      「な~んだ。そう言う事だったんだ」
    33. 電池ホルダーの銅端子(接触部分)が酸化して絶縁が悪くなっていた。
    34. 薄く緑青の被膜ができていたんだと思います。
      「チッ!手間取らせやがって」
      「上記5.で接触する部分の確認しなかったから・・・だからでしょ」tomoko-sheep_17

      「ズミ゛マ゛ゼ~ン゛」ma-silvercat_25

      「微妙なタッチで端子に触れるのって難しいんだけどな~」

      昔の懐中電灯を思い出してみると,電池のプラス側が電球の後ろに直接接続。
      電池のマイナス側は後ろのキャップについてるバネでおさえてその間に金属バーとスイッチがあったですね。
      確か・・・?
      だからあまりそのようなトラブルはなかったのかっもしれません・・・ちょっと言い訳ですけど。

    35. 早速,対策を施しました

    36. led懐中電灯

      紙やすりの#320を使い(家にあったので・・・細目のを使った方がいいです)端子部分を数回擦って出来上がり。

      LEDとスイッチのバネ部分は,ついでにヤスちゃいました。
      基盤に直接はんだ付けされてるので,注意しながらですけど。

      そして,今度こそ
    37. 「復活!」


    ジャーン
    冬の早朝散歩の必須アイテム「復活の時」
    冬の早朝の散歩は暗いから。
    草葉の陰にBethが落とす落とし物を拾う為の,必須のアイテムなのであります。


    ついでにちょっと
    危険物第四類第1石油類非水溶性液体・・・・ホワイトガソリンについて。
    剥がれにくい値札なんかを剥がすのには,ホワイトガソリンがお勧めです。
    専用の剥がす薬売ってますけど,比べ物になりません。
    ただ樹脂などに使う場合は,融ける可能性が有るので注意が必要です。



    「LEDランタンもついたり消えたりするんだけど」tomoko-sheep_23


    「マ・カ・セ・ナ・サ・イ」ma-silvercat_29

    「フムフム・・・おそらくスイッチが,オンツァンになてるのだと思うから。
    スイッチボタンと同じ口径のスイッチの在庫があればすぐに治ると思うよ」

    やはり,内部の基盤についてるスイッチがオンツァンになってました。
    残念ながら同じ口径のスイッチはなかったので,リーマで穴を加工して付け替えました。
    「ジャーン」
    ランタン修理

    さっさと終わらせてしまいたかったので・・・・実は交換前の写真は撮り忘れました。
